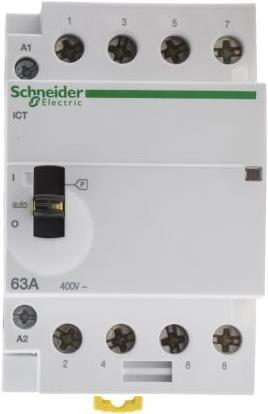

Area: Acti 9
Serie: iCT
Numero di poli: 4
Tensione della bobina: 230 V ac
Corrente nominale del contatto: 63 A
Tensione nominale del contatto: 400 V ac
Numero e posizione dei contatti: 4 poli
Configurazione dei contatti: 4 normalmente aperti
Potenza: 2,1 W
Tipo di connessione: Fissaggio a vite
Larghezza: 85 mm
Temperatura di esercizio max.: +60 °C

I relè di stato Acti 9 iCT di Schneider Electric consentono il cambio di potenza in carichi monofase a 3 fasi. I relè della serie TeSys GC sono sicuri, facili da usare e semplici da installare. Questi dispositivi, grazie alle loro dimensioni compatte, sono adatti per una vasta gamma di applicazioni.

Caratteristiche e vantaggi:

• Contatti ausiliari integrati per ulteriori possibilità di commutazione
• Connessioni a vite: morsetti IP20 a prova di dito con marcatura dei morsetti nordamericana e internazionale
• Installazione su pannello con viti o montaggio su guida DIN possibile
• Funzione relè a impulsi
• Funzione giorno/notte
• Isolamento Classe 2: sicurezza continua per gli operatori e terzi

Qual è la differenza tra AC-7a e AC-7b nella scelta di un relè iCT? Queste categorie di utilizzo determinano quale carico i relè possono commutare:

• AC-7a sono destinati a carichi leggermente induttivi per elettrodomestici come miscelatori e frullatori
• AC-7b sono destinati a carichi motore per elettrodomestici come ventilatori e aspirapolvere centralizzati

È necessario montare distanziatori tra i relè della serie iCT? Quando più relè sono montati su una guida DIN, è consigliabile utilizzare distanziatori dopo ogni secondo relè. Questo perché, con più relè affiancati, può verificarsi un elevato sviluppo di calore, causando il superamento della temperatura di esercizio dei dispositivi. Le bobine stesse sono progettate al 100% per poter essere accese 24 ore su 24 e il calore deve essere dissipato, pertanto è necessario un distanziatore.
