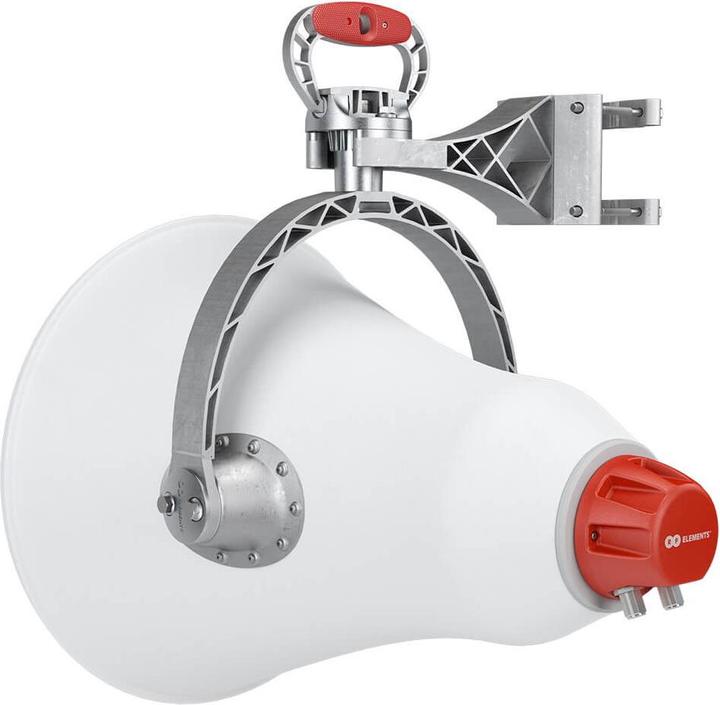

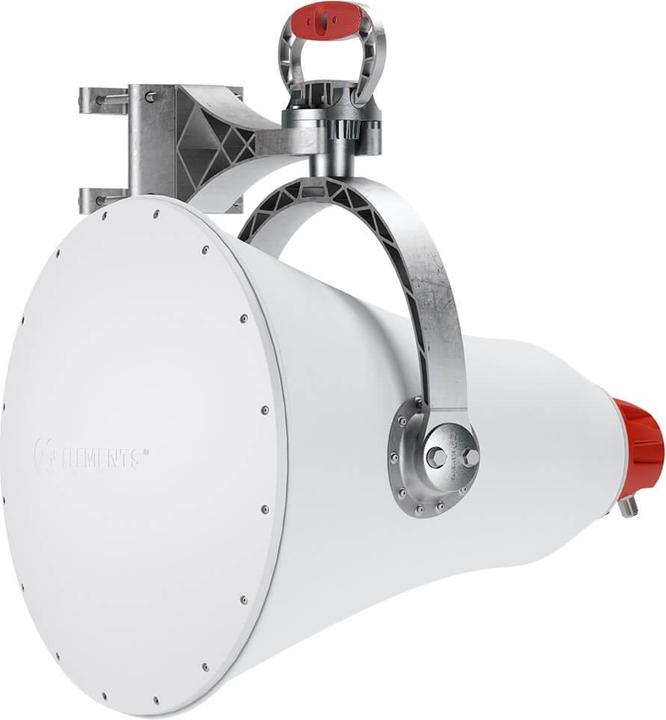

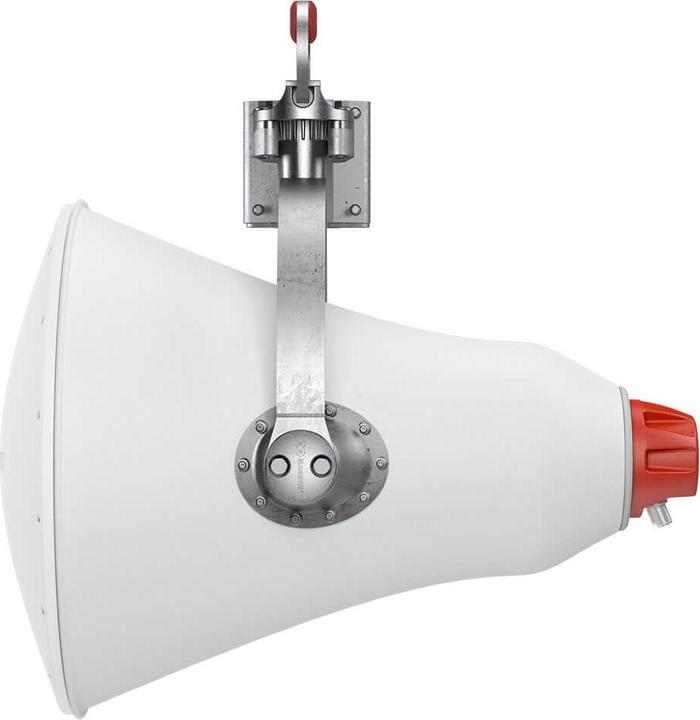

RF Elements UH-CC-5-24 - Antenna UltraHorn CC 5-24

L'UltraHorn CC 5-24 è un'antenna a tromba ad alta guadagno, alta direttività e comportamento di irradiazione simmetrico. Il fascio simmetrico con larghezze di fascio orizzontali e verticali uguali, combinato con l'assenza di lobi secondari, offre prestazioni impeccabili in termini di soppressione delle interferenze. Non è necessario spendere soldi extra per radome, rivestimenti o altre schermature aggiuntive.

L'antenna UltraHorn CC 5-24 è adatta per connessioni punto-punto in aree ad alto rumore. Grazie alla sua unica caratteristica di irradiazione, l'UltraHorn CC 5-24 offre prestazioni eccellenti come antenna a fascio stretto ed è uno strumento versatile per una pianificazione di rete precisa. L'UltraHorn CC 5-24 è un sistema di antenne a doppia polarizzazione (H + V) con due connettori N.

Dati tecnici

Collegamento antenna: 2x connettore N Bulkhead
Tipo di antenna: Tromba
Materiali: Plastica ABS resistente ai raggi UV, policarbonato, polipropilene, alluminio, acciaio inossidabile
Classe di protezione: IP55
Diametro di montaggio su palo: 30-80 mm
Temperatura: -30°C a +55°C
Resistenza al vento: 160 km/h
Carico del vento: 210 N a 160 km/h
Inclinazione meccanica: +/- 25°
Peso: 8,7 kg
Dimensioni: 57,0 x 57,0 x 66,0 cm

Prestazioni

Frequenza: 5180 - 6400 MHz
Guadagno: 24 dBi
BW di azimut/elevazione -3 dB: H 11°/V 11°
BW di azimut/elevazione -6 dB: H 16°/V 15°
Polarizzazione: Doppia lineare H + V
Rapporto anteriore/posteriore: 40 dB
VSWR max. 5180 - 5850 MHz: 1,6
VSWR max. 5850 - 6400 MHz: 1,8.
