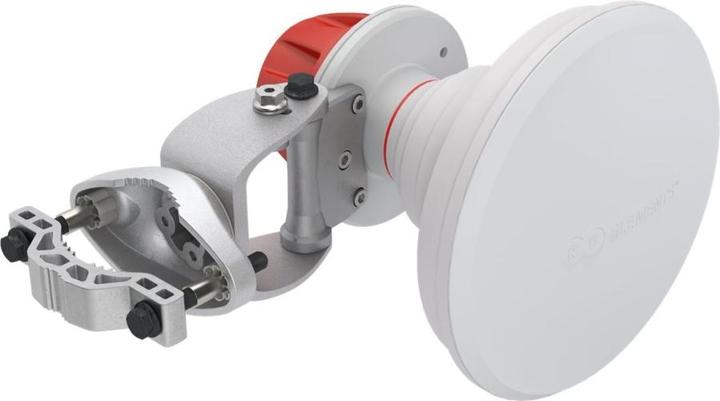

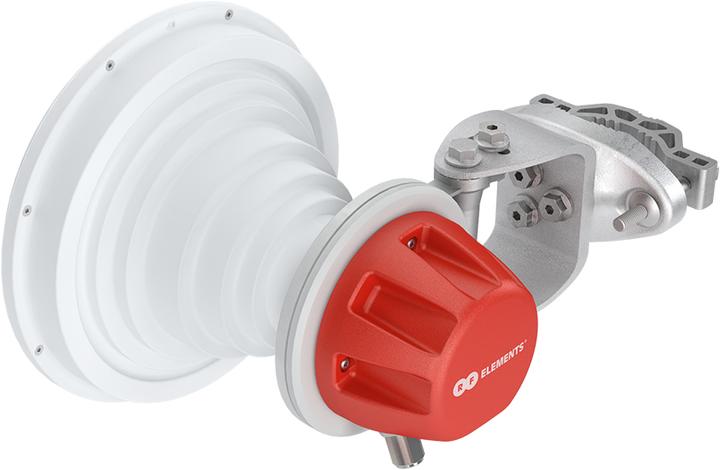

RF Elements HG3-CC-S40 - Antenna a corno simmetrico Carrier Class Gen 2

Le antenne a corno simmetrico CC Gen2 offrono prestazioni RF uniche in un design compatto. Le antenne a corno scalabili presentano fasci principali simmetrici con larghezza di fascio identica nei piani verticale e orizzontale. Eccezionali lobi secondari ridotti garantiscono un'ottima soppressione delle interferenze. Le antenne HG3-CC Gen2 sono ideali per coprire aree con clienti vicini al luogo di installazione, dove si presentano problemi di zone morte. Grazie ai modelli di irradiazione unici e alle dimensioni compatte, è possibile realizzare cluster AP ad alta densità e co-locazioni radio.

Le antenne a corno simmetrico CC Gen2 offrono numerosi miglioramenti nelle prestazioni RF e nel design, tra cui un involucro visivamente più leggero e un supporto notevolmente migliorato. I radomi sono realizzati in materiale più resistente e tutte le antenne HG3-CC Gen2 utilizzano solo due dimensioni di radome. L'antenna HG3-CC Gen2 è dotata di connettori N.

Dati tecnici

Collegamento radio: 2x connettori N
Tipo di antenna: Corno
Materiali: policarbonato resistente ai raggi UV, polipropilene, alluminio, zinco, acciaio inossidabile
Classe di protezione: IP55
Diametro di montaggio su palo: 30-90 mm
Temperatura: -30°C a +55°C
Resistenza al vento: 160 km/h
Carico del vento: 44 N a 160 km/h
Inclinazione meccanica: +/-25°
Peso: 2,3 kg
Dimensioni imballaggio: 41,2 x 27,7 x 23,4 cm

Prestazioni

Frequenza: 5180 - 6400 MHz
Guadagno: 16,2 dBi
BW azimut/elevazione -3 dB: H 27°/V 27°
BW azimut/elevazione -6 dB: H 40°/V 40°
Rapporto avanti/indietro: 35 dB
VSWR max. 5180–5850 MHz: 1,6
VSWR max. 5850–6400 MHz: 1,9
Polarizzazione: Duale lineare H + V
Impedanza: 50 Ohm.
