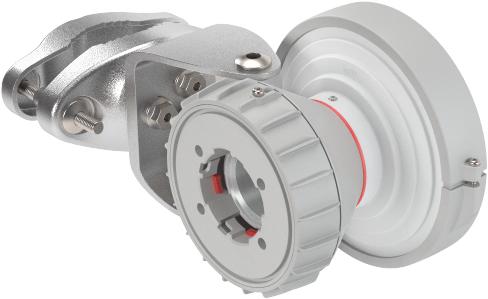

RF Elements SH-TP-5-70 - Antenna a corno simmetrica per radio Simper

Le antenne a corno simmetriche hanno una distribuzione del segnale simmetrica sia nel piano orizzontale che in quello verticale. Questa distribuzione non varia con la frequenza e il guadagno dell'antenna è uniforme su un ampio intervallo di frequenze. Le antenne a corno simmetriche sono a bassa perdita e presentano lobi laterali attenuati. Queste caratteristiche rendono le antenne a corno ideali per l'uso come antenne settoriali.

Vantaggi di un'ampia larghezza di fascio verticale
Le antenne settoriali simmetriche offrono un'ampia larghezza di fascio verticale, che porta vantaggi nella copertura.

Maggiore copertura senza null
I settori simmetrici coprono un'area più ampia rispetto ai settori tradizionali con una larghezza di fascio verticale ridotta. I settori simmetrici non hanno problemi di connessione con i clienti vicini.

Facile co-locazione
Grazie ai lobi laterali molto ridotti delle antenne a corno, le antenne settoriali simmetriche sono eccellenti per implementazioni in cluster e co-locazione.

Collegamento TwistPort
Il montaggio delle radio Simper sulle antenne settoriali avviene tramite una semplice rotazione e bloccaggio. La connessione con la radio è praticamente priva di perdite.

Compatte e resistenti alle intemperie
Le antenne settoriali simmetriche sono compatte e facili da installare praticamente ovunque. Sono realizzate con i migliori materiali resistenti alle intemperie, come alluminio, plastica o acciaio inossidabile.

• Collegamento antenna: TwistPort - Porta waveguide a sgancio rapido
• Tipo di antenna: Corno
• Ambiente: IP55
• Temperatura: -30°C a +55°C
• Peso: 1,3 kg
• Resistenza al vento: 160 km/h
• Inclinazione meccanica: +/- 25°

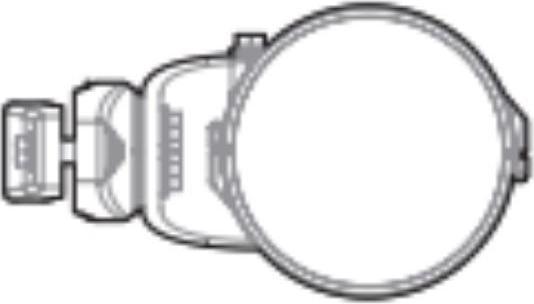

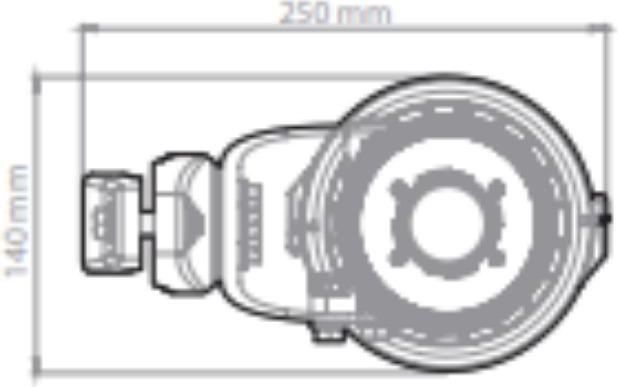

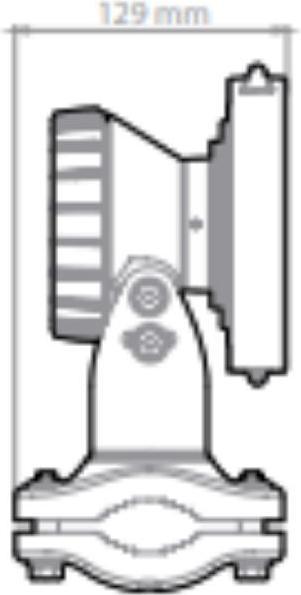

• Dimensioni (H x L x P): 134 x 242 x 128 mm

Prestazioni

• Intervallo di frequenza: 4900 - 6200 MHz
• Guadagno: 12 dB
• Polarizzazione: Orizzontale + verticale
• Rapporto avanti-indietro: 29 dB
• Attenuazione Xpol: 27-28 dB
• BW Azimut: 70° (-6 dB)
• BW Elevazione: 70° (-6 dB).
