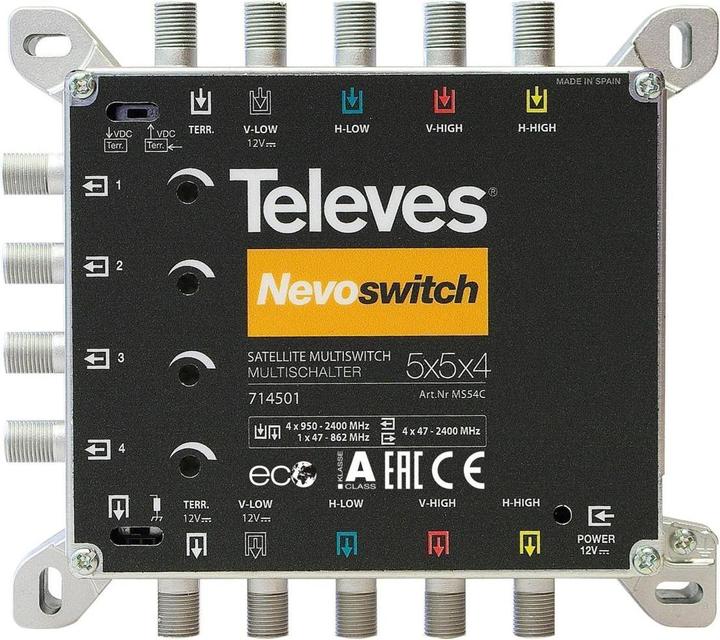

Multi-switch cascabile con 5 ingressi (1 terrestre e 4 SAT), 4 uscite per abbonati, 5 uscite passanti e un controllo di livello di 12dB alle uscite per abbonati. Molto flessibile: può essere utilizzato come switch singolo o in cascata grazie ai resistori di terminazione commutabili.

Punti salienti

• Un controllo di livello di 12dB per abbonato per equalizzare il livello di uscita.
• Interruttore per l'alimentazione ai sistemi terrestri e SAT.
• Alimentazione direttamente dal ricevitore.
• Alimentazione remota tramite ingresso V-Low.
• Passaggio DC tra ingressi e uscite in cascata.
• Alimentazione terrestre.
• Qualità e design europeo, 100% prodotto e testato da Televes.

Caratteristiche

• Molto compatto.
• Involucro in pressofusione progettato e realizzato da Televes.
• Ingressi e uscite passanti codificati a colori.
• Con modalità ECO: consumo energetico dipendente dall'abbonato.
• Commutazione tra switch in cascata e singolo (i resistori di terminazione possono essere attivati).
• Alimentazione a 12V.
• Basso consumo energetico, quindi funzionamento economico (alimentato dal ricevitore).

Specifiche

• Numero di ingressi: 5
• Numero di uscite in cascata: 5
• Numero di uscite per abbonati: 4
• Gamma di frequenze TERR: 47 ... 862 MHz
• Gamma di frequenze SAT: 950 ... 2400 MHz
• Livello di ingresso TERR: 92 dBμV
• Livello di ingresso SAT: 105 dBμV
• Attenuazione passante TERR: 2 dB
• Attenuazione passante SAT: 1.5 ... 4 dB
• Attenuazione abbonato 1...8 TERR: 2 dB
• Attenuazione abbonato 1...8 SAT: 1 dB
• Controllo di livello per abbonato: 0 ... 12 dB
• Disaccoppiamento H/V: > 30 dB
• Disaccoppiamento TN: > 25 dB
• Alimentazione: 12 Vdc
• Consumo massimo (PSU): 40 mA
• Consumo massimo (STB): 35 mA
• Temperatura di funzionamento: -5 ... 45 °C
• Indice di protezione: 20

Dati fisici

• Peso netto: 378 g
• Peso lordo: 378 g
• Larghezza: 137 mm
• Altezza: 121 mm
• Profondità: 29 mm
• Peso principale del prodotto: 358 g

Imballaggio

• Cartone: 1 pz.
