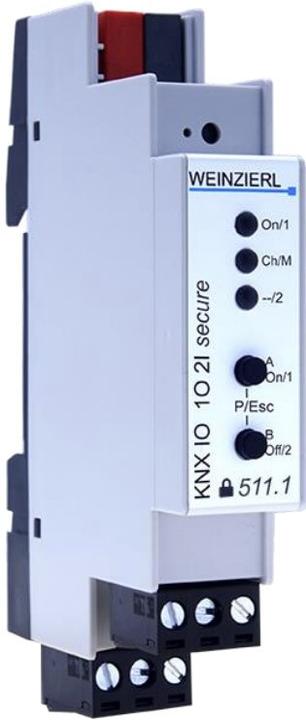

Il KNX IO 511.1 secure (1O2I) è un attuatore compatto con un'uscita bistabile e due ingressi binari. L'attuatore offre funzioni per uscite universali come controllo scene, timer, illuminazione delle scale e valvole di riscaldamento (PWM per attuatori a valvola termoelettrica).

Gli ingressi possono essere collegati a interruttori convenzionali con una tensione esterna da 12 a 230 V. In condizioni di fabbrica, gli ingressi sono collegati internamente all'attuatore. L'attuatore funge, in combinazione con l'ingresso B1, da relè a mantenimento. L'ingresso B2 viene utilizzato per il riconoscimento del passaggio attraverso lo zero.

Due pulsanti e tre LED consentono un controllo locale e una visualizzazione dello stato del dispositivo. Oltre ai canali di uscita e ingresso, il dispositivo dispone di 16 funzioni indipendenti per il controllo logico o temporale.

Il dispositivo supporta la sicurezza dei dati KNX.

Dati tecnici

Dati meccanici

Involucro: plastica (PC)
Dispositivo per montaggio su guida DIN, larghezza: 1 modulo (18 mm)
Peso: circa 60 g

Interfaccia utente

due pulsanti per il controllo locale del dispositivo
tre LED multicolori
LED di programmazione KNX e tasto di programmazione KNX

KNX

Modello dispositivo Sistema B
Compatibile con ETS 5 (o superiore)
Supporto per KNX Security

Connettori

Connettore per bus KNX (rosso/nero)
Morsettiera plug-in (3 poli) per canale attuatore 1
Morsettiera plug-in (3 poli) per ingressi binari

Canale di uscita (attuatore)

Tipo di relè: 230V~ / 16A, bi-stabile
A seconda del tipo di carico (capacitivo/induttivo), la potenza di commutazione può essere notevolmente ridotta.

Canali di ingresso (ingressi binari)

Tensione: 12 .. 230 V=~
Intensità di corrente: < 1 mA.
