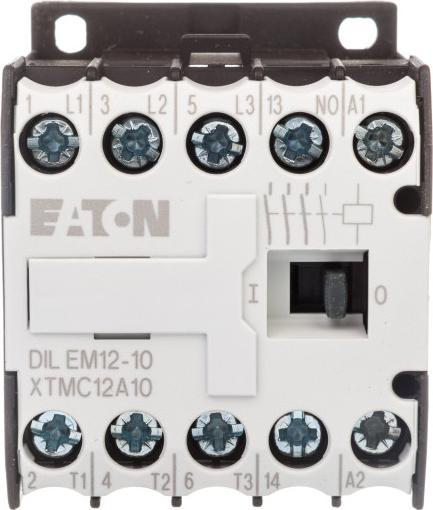

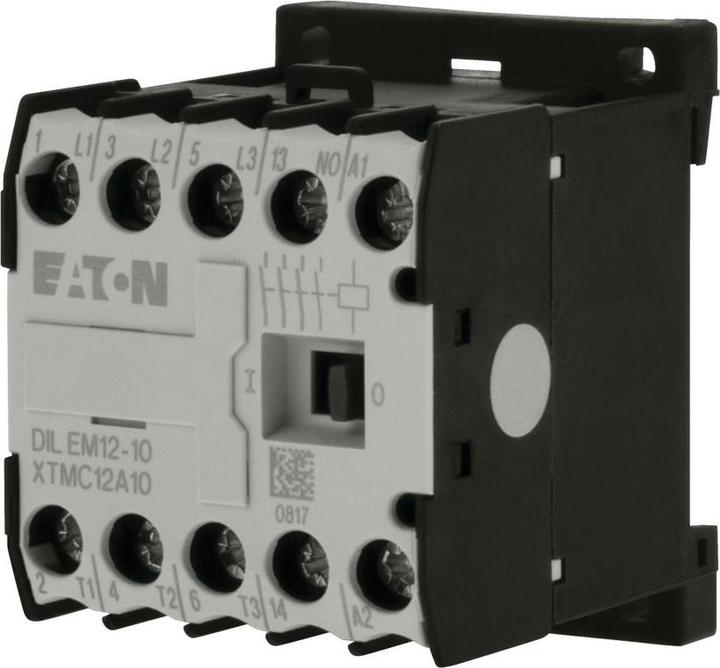

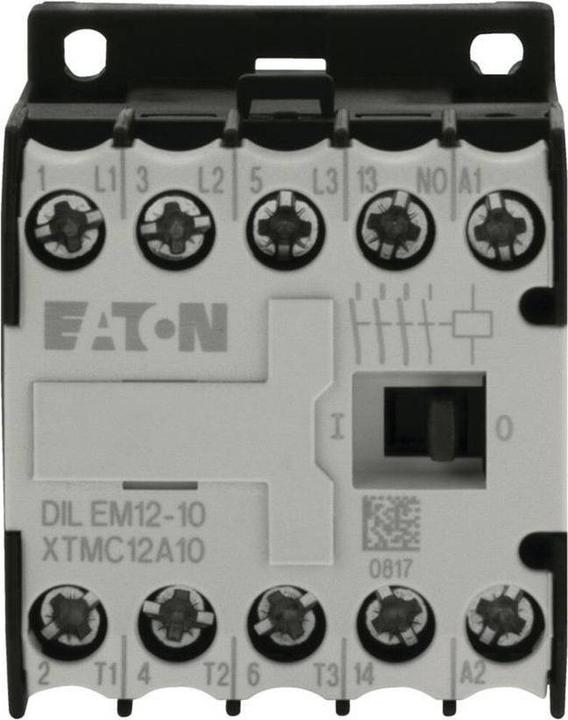

Contattore di potenza Eaton DILEM12-10, produttore: Eaton. Designazione: Contattore di potenza (230V 50Hz, 240V 60Hz). Tipo: DILEM12-10. Tensione nominale di alimentazione di controllo Us a AC 50 Hz: 230 V. Tensione nominale di alimentazione di controllo Us a AC 60 Hz: 240 V. Tensione nominale di alimentazione di controllo Us a DC: 0 V. Tipo di tensione per attivazione: AC. Corrente operativa nominale Ie a AC-1, 400 V: 22 A. Corrente operativa nominale Ie a AC-3, 400 V: 12 A. Potenza operativa nominale a AC-3, 400 V: 5,5 kW. Corrente operativa nominale Ie a AC-4, 400 V: 6,6 A. Potenza operativa nominale a AC-4, 400 V: 3 kW. Potenza operativa nominale NEMA: 3,7 kW. Adatto per installazione in serie: no. Numero di contatti ausiliari come contatti NO: 1. Tipo di connessione circuito principale: connessione a vite. Numero di contatti NO come contatti principali: 3.

Applicazione del contattore di potenza: contattore di potenza per motori, piccolo contattore per motori e carichi resistivi. Categoria di utilizzo: AC-1: carico non induttivo o a bassa induttanza, forni a resistenza; AC-3: motori a gabbia di scoiattolo: avviamento, disconnessione durante il funzionamento; AC-4: motori a gabbia di scoiattolo: avviamento, frenata inversa, inversione, jogging. Metodo di connessione: morsetti a vite. Descrizione: con interruttore ausiliario. Poli: 3 poli. Corrente operativa nominale AC-3 380 V 400 V: Ie= 12 A. Corrente operativa nominale AC-1 corrente termica convenzionale, 3 poli, 50 - 60 Hz aperto a 40 °C: Ith = Ie= 22 A, chiuso: Ith= 16 A. Corrente operativa nominale AC-1 corrente termica convenzionale 1 polo aperto: Ith= 50 A, incapsulato: Ith= 40 A. Max. potenza operativa nominale motori trifase 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 4 kW. Max. potenza operativa nominale motori trifase 50 - 60 Hz AC-4 220 V 230 V: P= 1,5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW. Adatto per: DILEM, DILE. Configurazione dei contatti S = contatto NO: 1 S. Tipo di corrente AC/DC: attivazione AC. EAN: 4015081246106.
