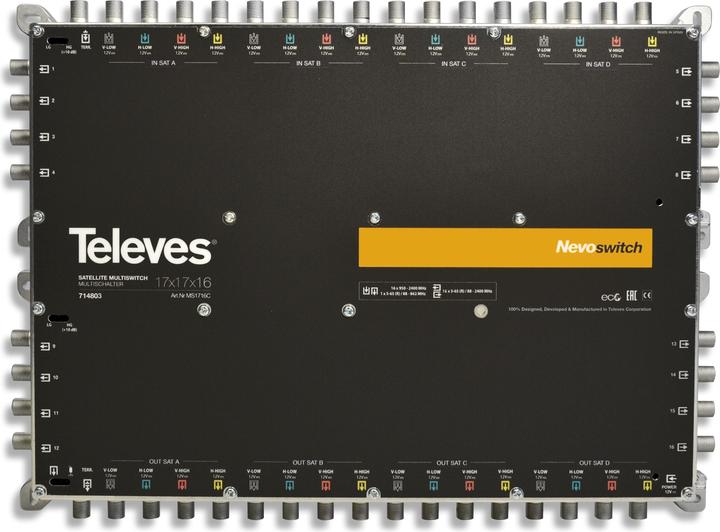

Multi-switch con 17 ingressi (1 terrestre e 16 SAT) e 16 uscite per abbonati. Molto flessibile: può essere utilizzato come switch singolo o in cascata grazie ai resistori di terminazione selezionabili.

Punti salienti

• Interruttore di attenuazione 10dB per gli abbonati (ON = LG / OFF = HG) per il segnale SAT
• Alimentazione remota con VL
• Passaggio DC tra ingressi e uscite in cascata
• Compatibile con il canale inverso per sistemi CoaxData
• Qualità e design europeo, 100% prodotto e testato da Televes

Caratteristiche

• Design molto compatto
• Scocca in fusione sviluppata e prodotta da Televes
• Ingressi e uscite in loop colorate
• Commutazione tra switch in cascata e singolo (i resistori di terminazione possono essere aggiunti)
• Alimentazione 12 V
• Basso consumo energetico, quindi funzionamento economico

Specifiche

• Numero di ingressi: 17
• Numero di uscite in cascata: 17
• Numero di uscite per abbonati: 16
• Gamma di frequenze TERR. MHz: 88 ... 862
• Gamma di frequenze SAT. MHz: 950 ... 2400
• Livello di ingresso TERR. dBμV: 90
• Livello di ingresso SAT. dBμV: 112
• Attenuazione passante TERR. dB: 4
• Attenuazione passante SAT. dB: 3.5 ... 10
• Attenuazione per abbonato 1...8 TERR. dB: 4
• Attenuazione per abbonato 1...8 SAT. dB: 3
• Attenuazione per abbonato 9...16 TERR. dB: 6
• Attenuazione per abbonato 9...16 SAT. dB: 6
• Disaccoppiamento H/V dB: > 30
• Disaccoppiamento TN dB: > 25
• Alimentazione Vdc: 12
• Max. consumo di corrente (PSU - LG) mA: 90
• Max. consumo di corrente (PSU - HG) mA: 170
• Max. consumo di corrente (STB) mA: 40
• Temperatura di funzionamento °C: -5 ... 45
• Indice di protezione: 20.
