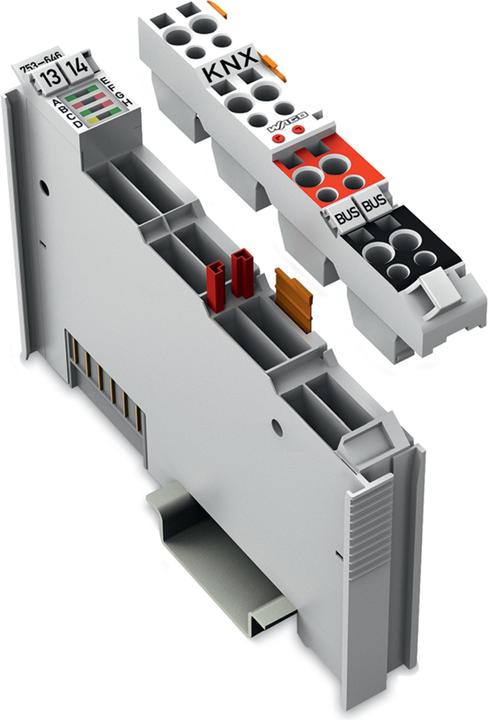

Il morsetto KNX/EIB/TP1 753-646 serve per il collegamento a una rete KNX/EIB/TP1. Il morsetto supporta due funzioni distinte:

1. Modalità dispositivo: Il morsetto consente il collegamento dei controllori programmabili rilevanti per l'automazione degli edifici a una rete KNX/TP1. In una rete KNX, il morsetto si presenta come un dispositivo KNX standard e viene integrato tramite lo strumento di messa in servizio ETS Professional. Il morsetto supporta un massimo di 253 oggetti di comunicazione con DPT qualsiasi, 254 indirizzi di gruppo e 254 associazioni. La programmazione dell'applicazione avviene tramite il software WAGO-I/O-PRO CAA. L'assegnazione dei dati dal programma applicativo agli indirizzi di gruppo viene effettuata tramite un plug-in ETS, che è incluso nel database dei prodotti WAGO.

2. Modalità router: In combinazione con il controllore KNX IP 750-849 o 750-889 e il primo morsetto KNX/EIB/TP1 753-646 inserito, il dispositivo diventa un router KNXnet/IP. Il passaggio del morsetto alla modalità router avviene automaticamente. Un programma applicativo non è necessario per il funzionamento in modalità router. Altri morsetti collegati al controllore KNX IP vengono gestiti dall'applicazione in modalità dispositivo.

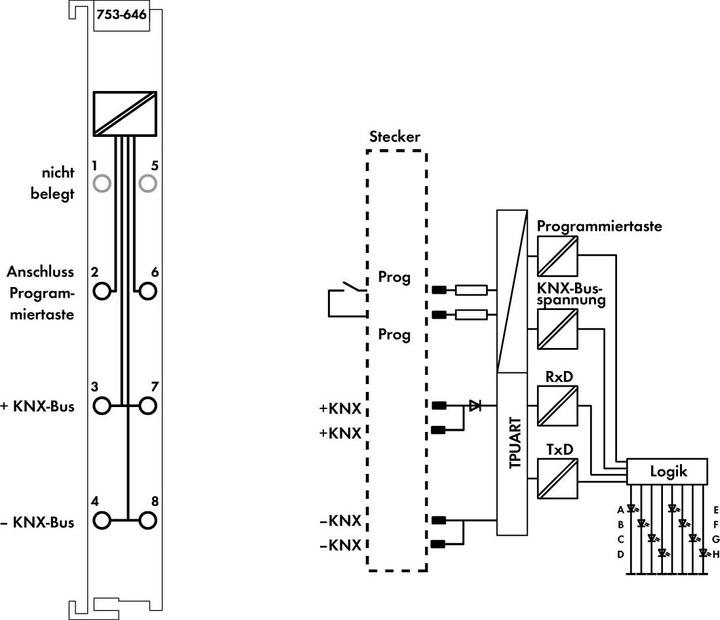

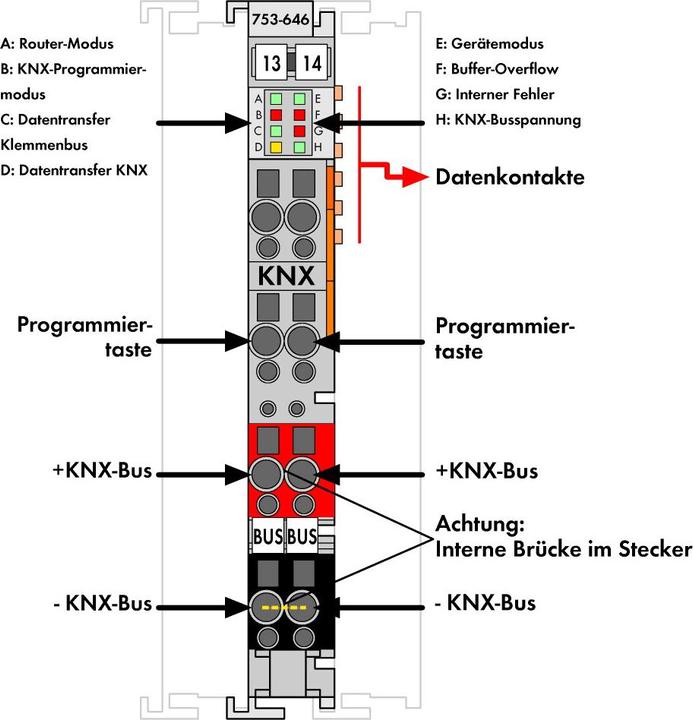

Il connettore della serie 753 con contatti interni ponticellati (3/7 e 4/8) è incluso nella fornitura.

Per il funzionamento del morsetto KNX/EIB/TP1 è necessaria un'alimentazione KNX esterna e l'ETS Professional.
