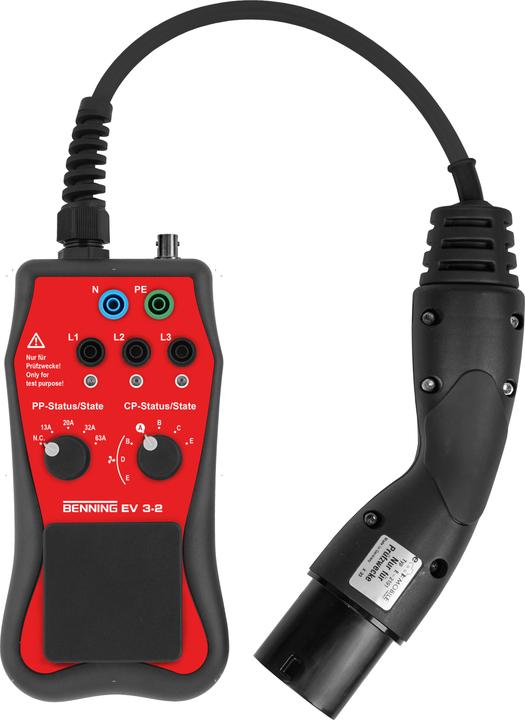

Benning Adattatore di Misura EV 3-2

Produttore: Benning
Descrizione: Adattatore di Misura
Verifica: Stazioni di ricarica EVSE
Tipo: EV 3-2
Tipo di accessorio/pezzo di ricambio: altro
Accessorio: sì
Pezzo di ricambio: no
Versione del set: no
Con valigetta/borsa: no
Tecnologia di connessione: altro
Materiale dell'isolante: altro
Capacità di corrente: 40 A
Categoria del circuito di misura: CAT II

L'adattatore di prova consente, con il dispositivo di prova per installazioni BENNING IT 200/BENNING IT 130, la verifica di sicurezza e funzionalità delle stazioni di ricarica AC (Wallbox) per veicoli elettrici secondo la norma DIN VDE 0100-600 e DIN VDE 0105-100. È compatibile con stazioni di ricarica monofase e trifase (EVSE) del tipo di ricarica 3 con connettore di tipo 2.

L'adattatore consente un contatto sicuro tra il dispositivo di prova per installazioni e la stazione di ricarica, simulando un veicolo elettrico con diversi stati.

Interruttore rotante Proximity Pilot PP (simulazione cavo): Simulazione di diverse capacità di corrente (codifiche) dei cavi di ricarica.
Interruttore rotante Control Pilot CP (simulazione veicolo): Simulazione di diversi stati del veicolo, come A (non connesso), B (connesso, non pronto), C (carica senza ventilazione), D (carica con ventilazione) ed E (corto circuito tra CP-PE).

Indicatori di fase separati (L1/L2/L3) tramite tre LED, non appena la stazione di ricarica fornisce energia. Presa di prova e prese da 4 mm (L1/L2/L3/N/PE) per una facile connessione con il dispositivo di prova per installazioni. Collegamento BNC per la misurazione del segnale CP modulato in ampiezza della stazione di ricarica con un oscilloscopio. Verifica del sistema di bloccaggio EVSE a partire dallo stato B (blocco del rilascio del cavo di ricarica).

Tensione massima categoria del circuito di misura: 300 V.
Inclusa custodia protettiva.
EAN: 4014651441699.
