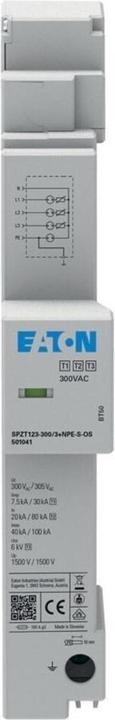

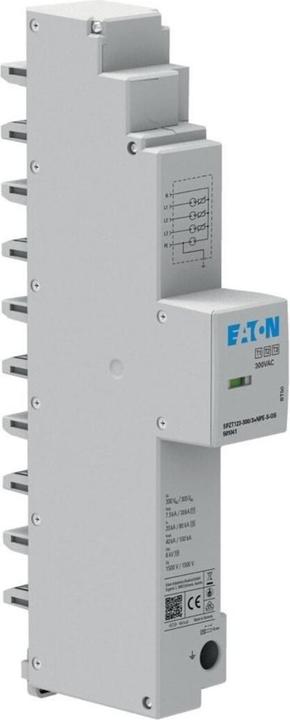

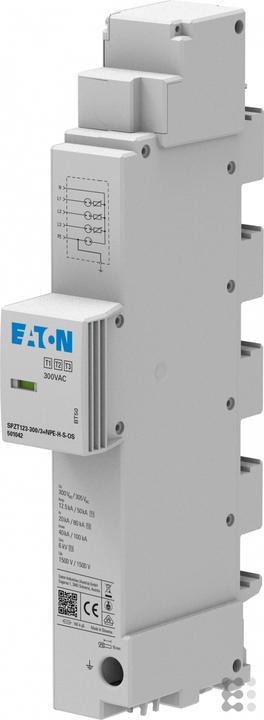

Arrestatore di sovratensione Eaton SPZT123-300/3+NPESOS

Produttore: Eaton
Designazione: Arrestatore di sovratensione per barra collettore da 40 mm
Tipo: SPZT123-300/3+NPESOS
Tipo di rete DC: No
Tipo di rete IT: No
Tipo di rete TN: Sì
Tipo di rete TN-C: No
Tipo di rete TN-C-S: Sì
Tipo di rete TN-S: Sì
Tipo di rete TT: Sì
Tipo di rete altro: No
Numero di poli: 4
Corrente d'impulso da fulmine (10/350 µs): 7,5 kA
Tensione continua massima AC: 300 V
Tensione nominale AC: 240 V
Livello di protezione: 1,5 kV
Livello di protezione L-N: 1,5 kV
Livello di protezione N-PE: 1,5 kV
Capacità di estinzione della corrente consecutiva: 0,1 kA
Energia specifica (W/R): 14 kJ/ohm
Dispositivo di protezione da sovracorrente massimo (tipo cucitura): 160 A
Dispositivo di protezione da sovracorrente massimo (cablaggio a stub, fusibile): 160 A
Dispositivo di protezione da sovracorrente massimo (cablaggio a V): 160 A
Dispositivo di protezione da sovracorrente (cablaggio a V, fusibile): 160 A
Tipo di montaggio: Barra collettore
Dimensione: 2 HP
Segnalazione remota: No
Segnalazione sul dispositivo: Ottica
Classe di test: Tipo 1, 2 e 3
Fusibile di backup integrato: No
Effetto di protezione coordinato energeticamente verso il dispositivo finale: Sì
Tecnologia di gap di accensione a commutazione di tensione: Sì
Prelievo di tensione protetto da sovracorrente: No
Classe di protezione (IP): IP20

Ulteriori dettagli sull'arrestatore di sovratensione Eaton SPZT123-300/3+NPESOS:
Arrestatore di sovratensione per corrente da fulmine per barra collettore da 40 mm, TN-S/TT, 3P, 7,5 kA (10/350) µs, classe I+II+III/tipo 1+2+3. Progettato per proteggere le installazioni dei consumatori nel compartimento di connessione della rete del quadro contatore su una barra collettore da 40 mm contro le sovratensioni transitorie causate da fulmini diretti e indiretti, nonché da operazioni di commutazione. Soddisfa tutti i requisiti per l'installazione di protezione da sovratensione secondo DIN VDE 0100-534, classi di test I, II, III secondo IEC 61643-1, SPD tipo T1+2+3, conforme a IEC 61643-11: 2011, EN 61643-11: 2012+A11: 2018, classe di protezione da fulmini III e IV secondo IEC 62305, privo di corrente residua.
