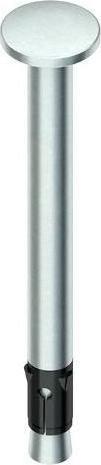

Niedax Ancoraggio a chiodo NA 6X5

Produttore: Niedax
Descrizione: Ancoraggio a chiodo
Tipo: NA 6X5
Esecuzione: a battuta
Dispositivo di fissaggio: altro
Montaggio passante: sì
Montaggio a incasso: no
Spessore massimo di serraggio: 5 mm
Adatto per calcestruzzo: sì
Materiale del manicotto: acciaio
Qualità del materiale del manicotto: altro
Protezione superficiale: zincato galvanico/elettricamente
Tipo di filettatura: metrico
Dimensione della filettatura (metrica): 6
Diametro del foro: 6 mm
Lunghezza: 45 mm
Profondità minima del foro: 50 mm
Carico ammissibile in zona di trazione: 1,4 kN
Con approvazione: sì
Autoperforante: no

Niedax Ancoraggio a chiodo NA 6X5: ulteriori dettagli
L'ancoraggio a chiodo è un ancoraggio da utilizzare nel calcestruzzo per fissaggi multipli. Viene inserito in un foro e si espande applicando il carico. L'ancoraggio a chiodo è adatto per il montaggio passante e viene installato con leggeri colpi di martello sulla testa del chiodo. I carichi ammissibili si applicano a trazione centrale, carico trasversale e trazione obliqua sotto qualsiasi angolo, nonché ai valori di ancoraggio e dimensioni dei componenti per classi di resistenza del calcestruzzo B 25 o C 20/25 e B 55 o C 50/60. Nella progettazione, è necessario considerare l'intero certificato di approvazione n. ETA-18/0541. Per l'uso esterno, si raccomandano ancoraggi a chiodo in acciaio inossidabile. Per l'uso in caso di mantenimento della funzionalità o per soffitti con requisiti di protezione antincendio (linee guida per le installazioni di condutture modello MLAR 2/2015), devono essere rispettate le normative aggiuntive.

Campo di applicazione
L'ancoraggio può essere utilizzato come fissaggio multiplo per il fissaggio di rivestimenti leggeri per soffitti e controsoffitti secondo la norma DIN 18168, nonché per ancoraggi staticamente comparabili fino a 1 kN/m², anche nella zona di trazione generata dalle tensioni di carico.

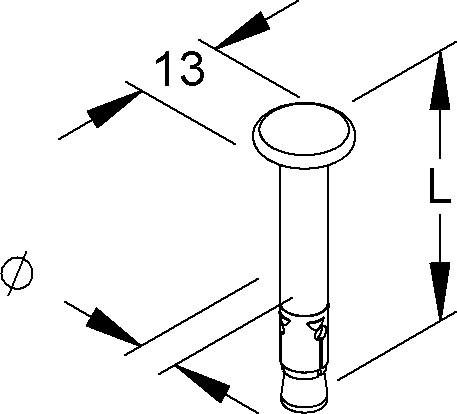

Dati tecnici
Lunghezza totale L: 42 mm
Diametro nominale del foro: 6 mm
Intervallo di serraggio t fissato: 5 mm
Materiale: acciaio, zincato galvanicamente secondo DIN EN ISO 2081/4042, passivato blu
Numero di approvazione: ETA-18/0541
DoP NI001
EAN: 4013339158171.
