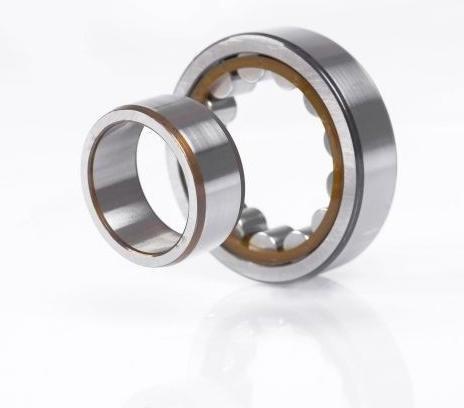

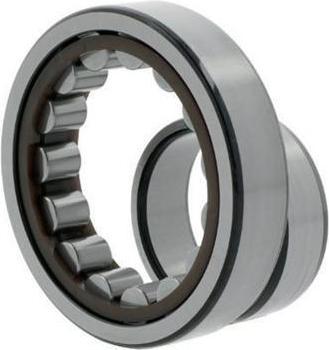

SKF Cuscinetti a rulli cilindrici ad una corona di rulli aperti, NU 308 ECP 40x 90x90x23

Tipo NU, NJ e NUP

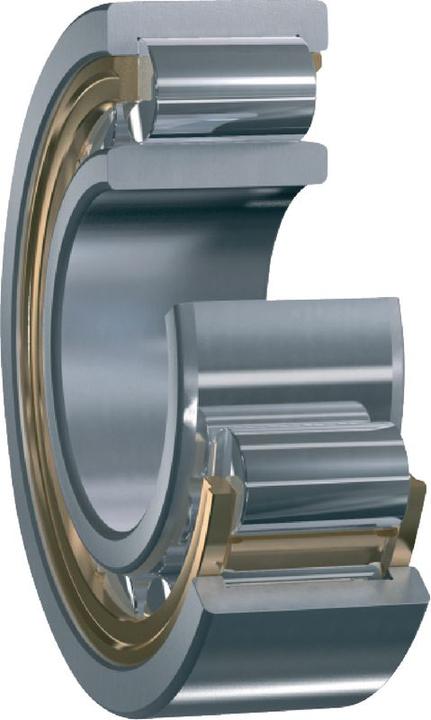

I cuscinetti a rulli cilindrici SKF ad una corona di rulli cilindrici del disegno di base sono prodotti in molti disegni diversi, che si differenziano per la disposizione delle nervature sull'anello interno ed esterno. I disegni più comuni sono:
Tipo NU
I cuscinetti del tipo NU hanno due costole fisse sull'anello esterno e un anello interno senza costole. I cuscinetti consentono spostamenti assiali all'interno del cuscinetto in entrambe le direzioni tra albero e alloggiamento.
Tipo NJ
I cuscinetti di design NJ hanno due costole fisse sull'anello esterno e una costola fissa sull'anello interno. L'albero può essere guidato assialmente in una direzione. Spostamenti assiali dell'albero sono possibili solo in una direzione.

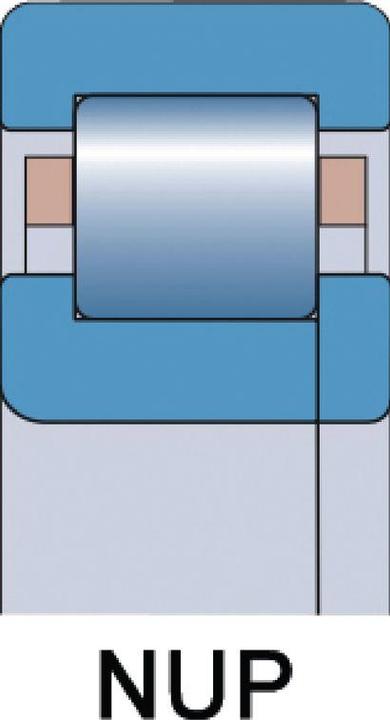

Tipo NUP
I cuscinetti di design NUP hanno due costole fisse sull'anello esterno e una costola fissa e un disco flangiato allentato sull'anello interno. Il cuscinetto determina l'albero assialmente in entrambe le direzioni ed è quindi adatto per il fissaggio dei cuscinetti.
Dimensioni principali: DIN 5412-1:2000 / DIN 616:2000 / ISO 15:1998

Disallineamento ammissibile:
Cuscinetti serie 2, 3: 4°.
Cuscinetti serie 22, 23: 3°.

Suffisso:
EC Design interno ottimizzato, rulli più e/o più grandi e contatto rulli/scheda modificato
P Gabbia in poliammide 66 rinforzata con fibre di vetro, con guida a rulli
J Gabbia per finestre in lamiera d'acciaio non temprata, con guida a rulli
C3 Gioco interno maggiore del normale
C4 Gioco interno maggiore di C4.
