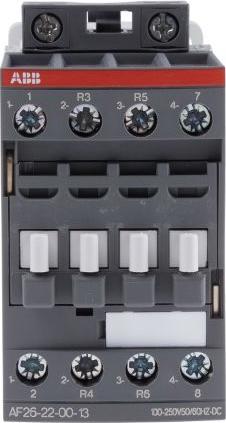

Contattore ABB Stotz S&J AF26-22-00-13
Produttore: ABB Stotz S&J
Designazione: Contattore
100-250VAC/DC
Tipo: AF26-22-00-13
Tensione di alimentazione di controllo nominale Us a 50 Hz AC: 100 V
Tensione di alimentazione di controllo nominale Us a 60 Hz AC: 100 V
Tensione di alimentazione di controllo nominale Us a DC: 100 V
Tipo di tensione per il funzionamento: AC/DC
Corrente operativa nominale Ie a AC-1, 400 V: 45 A
Corrente operativa nominale Ie a AC-3, 400 V: 22 A
Potenza operativa nominale a AC-3, 400 V: 11 kW
Potenza operativa nominale NEMA: 7,5 kW
Adatto per montaggio su guida: no
Tipo di connessione circuito principale: connessione a vite
Numero di contatti normalmente aperti come contatti principali: 2
Numero di contatti normalmente chiusi come contatti principali: 2

I contattori AF26 a 4 poli rappresentano una serie compatta con controllo AC/DC e un'ampia gamma di tensioni di bobina. Sono in grado di commutare circuiti di potenza con carichi leggermente induttivi o non induttivi. Solo 4 bobine coprono tensioni di controllo da 20 a 500 VDC e da 24 a 500 VAC. Presentano una protezione contro le sovratensioni integrata e non richiedono componenti di soppressione aggiuntivi. Tutti i contatti ausiliari normalmente aperti retrofittabili sono progettati come contatti specchio secondo IEC60947-5-1 Allegato L. Accessori aggiuntivi come relè di ritardo, ausili per cablaggio e componenti di interblocco completano la gamma.
