Serie: 616
Numero e posizione dei contatti: Interruttore a 3 poli
Configurazione dei contatti: 2 chiusure / 1 apertura
Funzionamento dei contatti: A pressione
Copertura: Sì
Numero di pedali: 1
Tensione di alimentazione: 240 V AC
Grado di protezione: IP65
Materiale del case: Alluminio
Colore del case: Rosso
Dimensioni: 250 x 156 x 146 mm

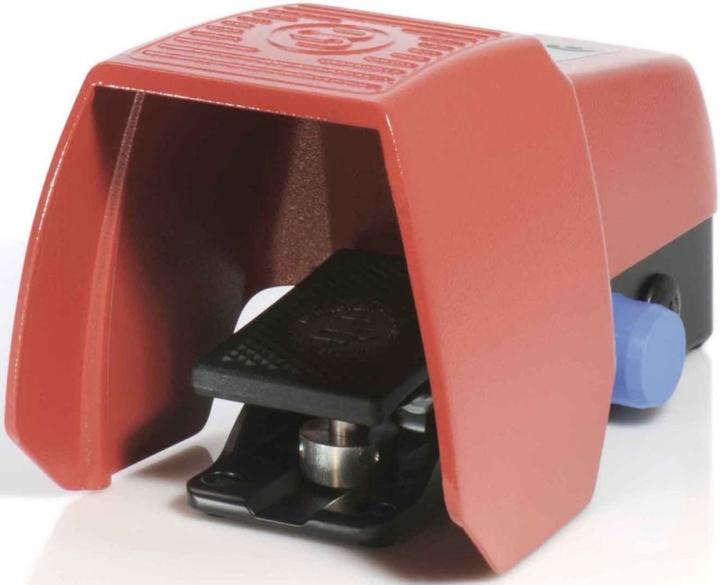

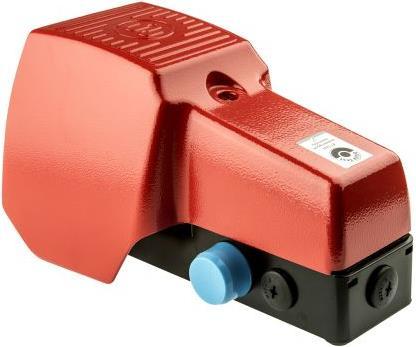

Serie 616 - Interruttore di sicurezza a pedale. Blocco di sicurezza con sblocco manuale. Case metallico con copertura di protezione in alluminio. Grado di protezione IP 65. Ingresso cavi M20x1,5.

Descrizione funzionale:
1. Attivazione del pedale fino al punto di pressione: Il contatto di lavoro è chiuso, il processo di lavoro è avviato.
2. In una situazione di emergenza, attivazione oltre la resistenza del punto di pressione: Il contatto di lavoro è interrotto e bloccato, il processo di lavoro è interrotto. Anche in assenza di attivazione del pedale, in questa fase il blocco rimane in posizione di spegnimento. In questo modo si evita in modo sicuro un riavvio incontrollato o un nuovo avvio di parti mobili della macchina.
3. Sblocco: Solo dopo aver rimosso la situazione di pericolo, uno sblocco manuale (pulsante di pressione laterale sul case) libera i contatti, il processo di lavoro può essere nuovamente avviato premendo il pedale fino al punto di pressione.
