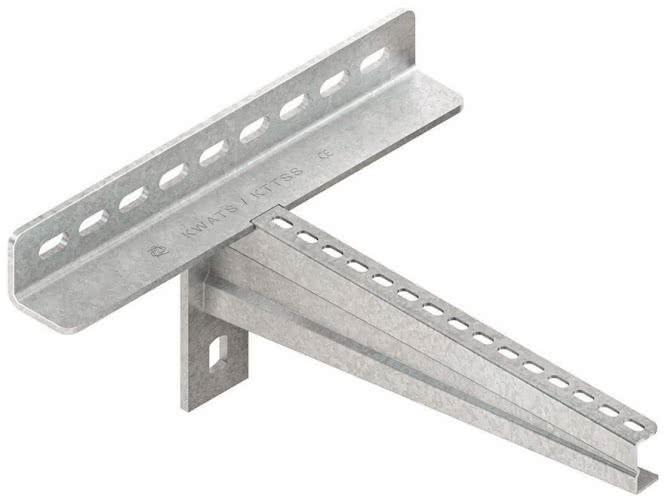

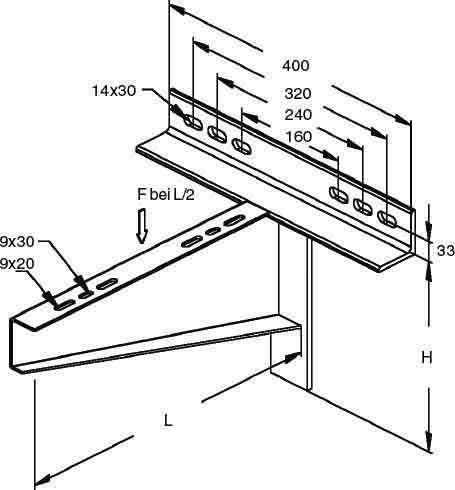

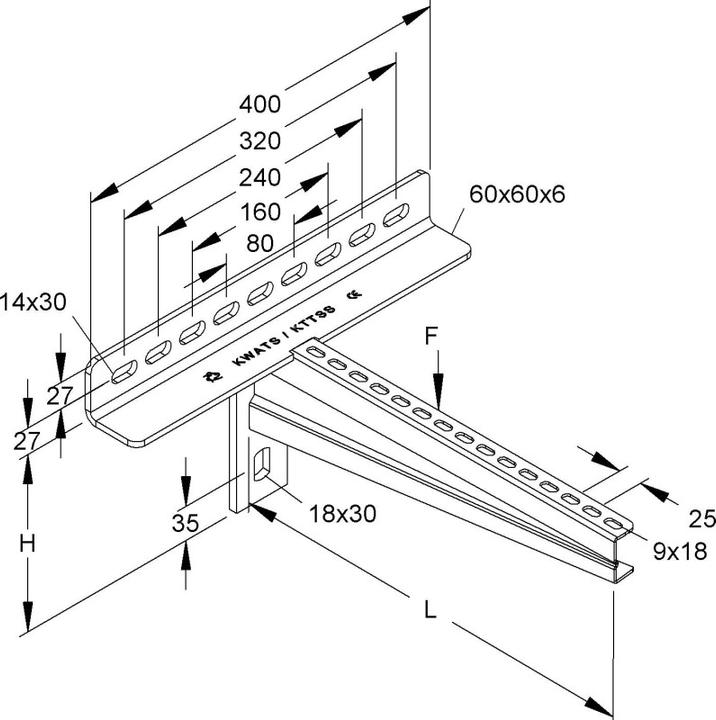

Klemmausleger, esecuzione molto pesante, per montaggio a parete e per fissaggio a morsetto su travi in acciaio nudo con una larghezza di flangia da 100 mm a 320 mm. Accessori di fissaggio necessari per travi a T, come 2 x SKM 12X..., 2 x UGM 12 e 2 x HSKS..., da ordinare separatamente. Accessori di fissaggio necessari per canaline/scalette per cavi a grande apertura da ordinare separatamente. Il fissaggio a morsetto deve essere simmetrico e le viti devono essere posizionate il più vicino possibile alla flangia. I dati di capacità di carico si applicano solo in combinazione con HSKS..., UGM 12 e viti M 12, classe di resistenza 10.9, che devono essere serrate con una coppia di serraggio di 123 Nm. In particolare per le connessioni che devono trasferire carichi verticali tramite attrito, è fondamentale prestare attenzione al momento di serraggio delle viti e verificarlo con una chiave dinamometrica. I valori di carico indicati si applicano sempre solo a connessioni in acciaio su acciaio (ad esempio, morsetti per profili). Dopo aver applicato metà del carico, il momento di serraggio delle viti deve essere nuovamente verificato. Rischio di scivolamento! Se le colonne in acciaio sono dotate di un rivestimento ignifugo, questo non deve essere rimosso senza consultazione e approvazione scritta del committente o della direzione dei lavori. In ogni caso, l'introduzione dei carichi nella struttura deve essere coordinata con la pianificazione o la direzione dei lavori. Dimensioni (misure approssimative): Altezza di supporto H: 156 mm, larghezza dell'angolo B: 400 mm, lunghezza di supporto L: 330 mm. Capacità di carico F a L/2: 10 kN testato nel sistema, valido per larghezze di flangia della trave di 220 mm e 300 mm. Capacità di carico F2 a L/2: 10 kN testato nel sistema, valido per larghezze di flangia della trave di 220 mm. Materiale del braccio: acciaio, zincato a caldo secondo DIN EN ISO 1461. Spessore della flangia della trave in mm: [indicazione del cliente necessaria].
