Area: Acti 9
Serie: iCT
Tensione della bobina: 220 – 240 V AC
Corrente nominale del contatto: 40 A
Tensione nominale del contatto: 400 V AC
Numero e posizione dei contatti: 4 poli
Configurazione dei contatti: 4 normalmente aperti
Potenza: 2,1 W
Tipo di connessione: fissaggio a vite
Lunghezza: 54 mm
Larghezza: 85 mm
Temperatura operativa min.: -5 °C

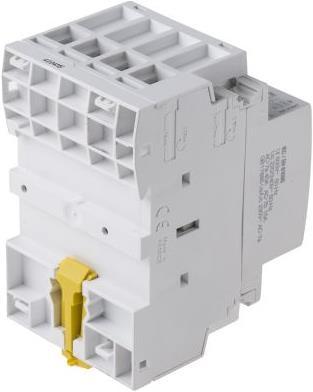

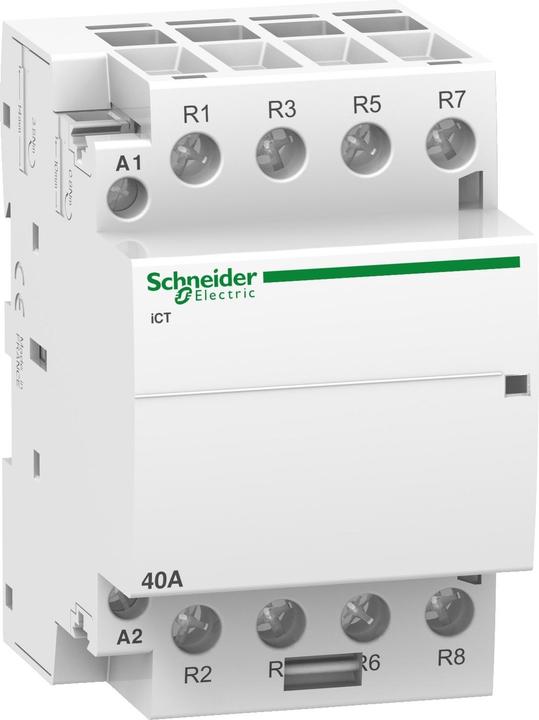

I relè Acti 9 iCT di Schneider Electric consentono il commutamento di potenza in carichi monofase a 3 fasi. I relè della serie TeSys GC sono sicuri, facili da usare e semplici da installare. Questi dispositivi, con le loro dimensioni compatte, sono adatti per una vasta gamma di applicazioni.

Caratteristiche e vantaggi:

• Contatti ausiliari integrati per ulteriori possibilità di commutazione
• Connessioni a vite: morsetti a prova di contatto IP20 con marcatura dei morsetti nordamericana e internazionale
• Installazione su pannello con viti o montaggio su guida DIN possibile
• Funzione relè a impulsi
• Funzione giorno/notte
• Isolamento Classe 2: sicurezza continua per l'operatore e per terzi

Qual è la differenza tra AC-7a e AC-7b nella scelta di un relè iCT? Queste categorie di utilizzo determinano quale carico i relè possono commutare:

• AC-7a è destinato a carichi leggermente induttivi per elettrodomestici come miscelatori e frullatori
• AC-7b è destinato a carichi motore per elettrodomestici come ventilatori e aspirapolvere centralizzati

È necessario montare distanziatori tra i relè della serie iCT? Quando più relè sono montati su una guida DIN, è consigliabile utilizzare distanziatori dopo ogni secondo relè. Questo è necessario perché, con più relè affiancati, può verificarsi un elevato sviluppo di calore, il che potrebbe far superare ai dispositivi la loro temperatura operativa. Le bobine stesse sono progettate al 100% per poter rimanere accese 24 ore su 24, quindi il calore deve essere dissipato, rendendo necessario un distanziatore.
