Serie del produttore = DFM
Versione = Doppio
Barre = uno
Foro = 50mm
Corsa = 50mm
Pressione massima di esercizio = 10 bar
Forza a 7 bar = 1057 (Retract) N @ 6 bar, 1178 (Extend) N @ 6 bar
Ammortizzazione finale = Elastomero
Collegamento = G1/4
Dimensioni = 143 x 148 x 64mm
Peso = 3,7 kg
Temperatura d'esercizio max = +60°C
Lunghezza = 143mm
Altezza = 64mm

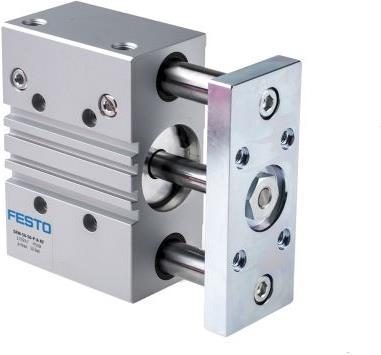

Cilindro di guida pneumatico DFM - cuscinetto a sfere. I cilindri di guida della serie Festo-DFM sono a doppio effetto come unità di azionamento e di guida in un unico alloggiamento. I cuscinetti a sfera a ricircolo azionano le aste di guida. Questo è ideale per le applicazioni in cui sono presenti carichi di coppia. Progettato per applicazioni pneumatiche con carichi pesanti, come il bloccaggio, l'arresto, la movimentazione dei materiali e il sollevamento. La costruzione in alluminio, robusta e precisa, non richiede manutenzione ed è altamente resistente alla coppia e alle forze esterne laterali. Il design compatto incorpora l'asta del pistone come parte del corpo della guida. Gli attuatori di guida della serie DFM sono dotati di piastre ammortizzanti flessibili per un funzionamento silenzioso e una durata prolungata. Le fessure integrate sul corpo dell'attuatore permettono l'integrazione di sensori di prossimità per misurare il movimento lineare del pistone. Le porte di alimentazione dell'aria sulla parte superiore e laterale del cilindro forniscono opzioni di posizionamento flessibili. Esempi di applicazione. Compiti di bloccaggio L'azionamento guidato è perfetto per il bloccaggio di componenti per una lavorazione a valle affidabile. Sollevamento I cilindri guidati spostano e sollevano i carichi in modo potente e dinamico senza molto sforzo. Arresto Carichi fino a 150 kg vengono fermati in modo affidabile e sicuro. L'azionamento guidato è quindi un cilindro d'arresto robusto e solido. Caratteristiche e benefici. Unità di azionamento e guida in un unico alloggiamento Cuscinetti a sfera a ricircolo per applicazioni con carichi di coppia Attacchi di alimentazione sulla parte superiore e laterale del cilindro per opzioni di montaggio flessibili Design compatto e robusto Elevata resistenza a coppie e forze laterali Esente da manutenzione Le piastre di smorzamento flessibili riducono i livelli di rumore durante il funzionamento e aumentano la durata del prodotto.
