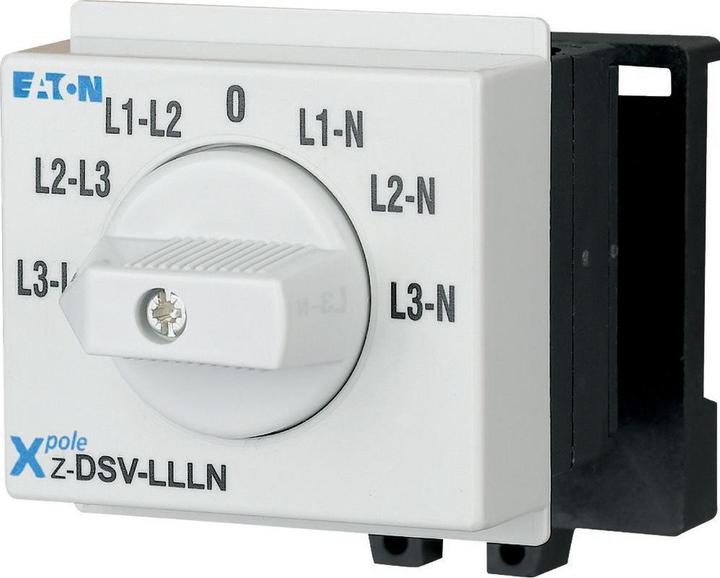

Eaton Interruttore rotativo Z-DSV-LLLN

Produttore: Eaton
Descrizione: Interruttore rotativo voltmetro L+N, L1-N3
Tipo: Z-DSV-LLLN
Funzione di commutazione: altro
Numero di contatti come interruttore: 1
Numero di poli: 1
Corrente nominale: 20 A
Tensione nominale: 690 V
Tensione nominale minima: 440 V
Capacità di interruzione nominale: 0 kA
Resistenza ai cortocircuiti (Icw): 10 kA
Tipo di tensione: AC
Con lampada di segnalazione: no
Colore della calotta: altro
Tipo di lampadina: altro
Attacco della lampadina: altro
Potenza massima della lampadina: 0 W
Larghezza in unità di divisione: 3
Profondità di installazione: 60 mm
Grado di protezione (IP): IP20
Stampa/Etichettatura: altro
Disconnessione forzata (secondo DIN VDE 0113): no

Gli interruttori rotativi della serie Z-DS sono costruiti in modo modulare: l'interruttore stesso è composto dal meccanismo di innesto e dal pacchetto di commutazione. I camme (per questo chiamati anche interruttori a camma) sono azionati da un albero in alluminio stabile e rigido. Il pacchetto di commutazione è composto da una o più celle di commutazione con uno o due contatti indipendenti e a doppia interruzione. I collegamenti tra i morsetti degli interruttori adiacenti, come nel selettore voltmetro Z-DSV, sono integrati nel pezzo di pressatura dell'interruttore. Ciò consente di evitare ostacoli durante il collegamento dei conduttori di alimentazione.

Applicazione: Praticamente utilizzabile per ogni caso d'uso desiderato, ad esempio interruttori per motori: porte da garage, ventilatori, tapparelle elettriche, controlli di riscaldamento, corpi illuminanti, interruttori per strumenti, vari scopi di controllo, ecc. Esecuzione conforme a IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV. EAN: 4015082488802.
